钢结构安装

钢结构安装

信息介绍
Introduction

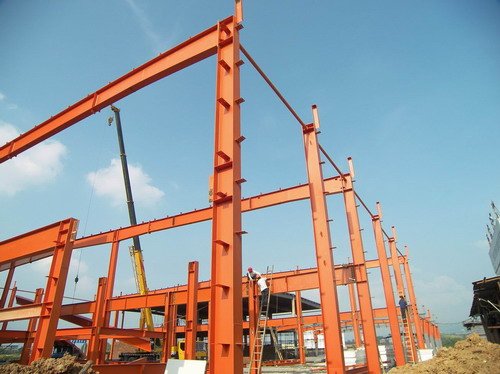

钢结构经过前期的制作与加工后,就进入安装阶段。
上海阁兴钢结构有限公司安装钢结构建筑的顺序为:基础—地脚锚栓预埋—钢结构立柱吊装—钢梁吊装—安装檩条与水平支撑—外墙板的安装—钢结构建筑屋面安装—验收
阁兴钢结构公司安装的项目有:钢结构厂房,钢结构平台,钢结构房屋,钢结构雨棚,钢结构屋面盖顶工程,钢结构加建,钢结构建筑改建,钢结构玻璃房,活动房,多高层钢结构楼房等。
阁兴钢结构公司安装设备有:钢结构吊装机,钢结构切割机,电焊机,手机钻等工具
阁兴钢结构公司的安装人员:有丰富的钢结构安装经验人员200多人。
阁兴钢结构公司安装措施:编制施工安装组织进场,加强督导施工人员的技能与安全
钢结构工程安装工艺标准(一)
1 范围
本工艺标准适用于一般工业与民用建筑钢结构工程中的拼装、安装施工工艺。
2 施工准备
2.1 设备和主要机具
2.1.1 设备:安装设备一般采用门式起重机和汽车吊、履带吊。根据构件的重量、现场环境选择合适的设备。
2.1.2 主要机具:吊装索具、电焊机、垫木、垫铁、扳手、撬棍、扭矩扳手、千斤顶、直尺、卷尺等。
2.2 材料、半成品
2.2.1 钢构件:钢构件型号、制作质量应符合设计要求和施工规范的规定。
2.2.2 连接材料:焊条、螺栓等连接材料应有质量证明书,并符合设计及有关现行国家标准的规定。
2.3 作业条件
2.3.1 按构件的明细表,核对进场构件的数量,查验出厂合格证及有关技术资料。
2.3.2 检查构件在装卸、运输及堆放中有无损伤或变形。损伤和变形的构件应予以矫正或重新加工。被碰坏的防腐层应补涂,并再次检查办理验收手续。
2.3.3 检查已拼装好的钢构件是否符合质量标准。
2.3.4 安装场地地基应坚硬,有足够的设备和人员的施工作业面。
2.3.5 安装前检查上道工序是否办理相关的验收、移交、检测手续。
3 操作工艺
3.1 工艺流程:
作业准备 → 构件安装 → 连接固定 → 检查验收
3.2 钢屋架(钢天窗架)拼装
3.2.1 钢屋架的形式见中国钢结构协会编著的《建筑钢结构施工手册》P900页图9-46所示。(以下简称手册)
3.2.2 将两半榀屋架放在拼装平台上,每榀至少有4个点或6个点进行找平,拉通线尺寸无误,进行点焊,按焊接顺序焊好。
3.2.3 对侧向刚性较小的屋架,焊完一面要进行加固,构件翻身后继续找平,复合尺寸焊接见《手册》P900页图9-47、图9-48所示。
3.2.4 屋架拼装后扭曲或折线弯曲调整。屋架上下弦杆扭曲或折线变形,主要是焊接或运输堆放压弯。矫正时可用机械、火焰矫正等几种方法。
3.2.5 屋架起拱与跨度。起拱与跨度有矛盾时,要以起拱数值为准。
3.2.6 屋架拼装节点处,构件制作角度及总尺寸不符合要求时应及时修理。
3.2.7 屋架拼装有立拼和卧拼,尤其是立拼,如果支架搭得不牢,由于屋架自重引起支架易下沉,起拱数值不易保证。《手册》P902页图9-49、图9-50图9-51所示。
3.3 钢柱拼装
3.3.1 钢柱拼装一般用于多节柱一起安装上。在地面将2节或3节钢柱拼接在一起,一次吊装就位。但是,必须考虑起重机的能力。
3.3.2 根据钢柱断面不同,采取相应的钢平台及胎具。
3.3.3 每节钢柱都弹好中线,在断面处成互相垂直,多节柱拼装时,三面都要拉通线,注意拉通线时,防止线的垂度。
3.3.4 每个节点最容易出现问题是翼缘板错口。如发现翼缘板制作构件时发生变形,采用方便的机械矫正或火焰矫正,达到允许误差继续拼接。拼接一般采用倒链,在两接口处焊耳板,进行校正对接。
3.3.5 节点必须采用连接板做拘束度,当焊接冷却后再拆除。
3.3.6 焊接冷却将柱翻身,焊另一面前进行找平,继续量测通线 → 找标高点焊 → 焊好 → 拘束板 → 焊接 → 冷却 → 割掉拘束板及耳板→ 复核尺寸
3.4 钢梁拼装
3.4.1 门式(实腹式)钢梁拼装。将要拼装的每单元分段钢梁采取卧拼或立拼的方式,拼装顺序为:
构件 → 拼装台 → 找平 → 拉通线 → 安装普通螺栓定位 → 安装高强度螺栓 → 初拧 → 终拧 → 复核尺寸
1 轻钢结构的梁最大弱点是侧向刚度很小,因此,在将拼装好的钢梁移动时,应视刚度情况采取多点吊方法。
3.5 立体拱形桁架拼装。
3.5.1 拼装工艺流程:桁架整体胎架制作 → 桁架整体拼装定位 → 校正、检 验 → 对接焊缝焊接 → UT检验 → 焊后校正 → 涂装 → 检验合格
3.5.2 选用合适的起重设备,建立总装平台,并保证平台水平。
3.5.3 在拼装平台上立胎架,胎架尺寸须经检验人员验收通过后,进行桁架拼装。
3.5.4 拼装时应考虑焊后变形,需对节点通过胎具加固约束。
3.5.5 钢管对接采取内加衬管坡口对接,坡口对接间隙采用预紧器,调整其尺寸。
3.5.6 梯形钢管拱形的上下弦杆定位,根据节点标高,可用水管连通原理定其标高。
