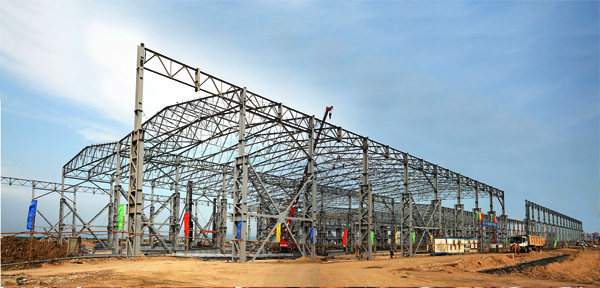

桁架结构

桁架结构

信息介绍
Introduction
网架结构形式与应用范围
适用范围
  网架钢结构既可用于体育馆、俱乐部、展览馆、影剧院、车站候车大厅等公共建筑,近年来也越来越多地用于仓库、飞机库、厂房等工业建筑中。
钢结构网架形式
1.按结构组成,通常分为双层或三层网架;
2.按支承情况分,有周边支承、点支承、周边支承和点支承混合等形式;
3.按照网架组成情况,可分为由两向或三向平面桁架组成的交叉桁架体系、由三角锥体或四角锥体组成的空间角锥体系等等。
4.网架按弦杆层数不同可分为双层网架和三层网架。
5.双层网架是由上弦、下弦和腹杆组成的空间结构,是最常用的网架形式。
6.三层网架是由上弦、中弦、下弦、上腹杆和下腹杆组成的空间结构。
7.当网架跨度较大时,三层网架用钢量比双层网架用钢量省。但由于节点和杆件数量增多,尤其是中层节点所连杆件 较多,使构造复杂,造价有所提高。
钢结构网架双层网架的常见形式
  ㈠矩形建筑平面:
   1.两向正交斜放  短桁架对长桁架有嵌固作用,受力有利,角部产生拔力,常取无角部形式。
  2.两向斜交斜放  适用于两个方向网格尺寸不同的情形,受力性能欠佳,节点构造较复杂
 ㈡三向网架
  1.三个方向的平面桁架相互交角60°
  2.比两向网架刚度大,适合大跨度
  3.常用于正三角形,正六边形平面
 ㈢正放四角锥网架空间刚度较好,但杆件数量较多,用钢量偏大。适用于接近方形的中小跨度网架,宜采用周边支承。
1.将正放四角锥网架适当抽掉一些腹杆和下弦杆。
2..保持正放四角锥网架周边四角锥不变,中间四角锥间隔抽空,下弦杆呈正交斜放,上弦杆呈正交正放。
3..克服了斜放四角锥网架屋面板类型多,屋面组织排水较困难的缺点。
4.上弦网格呈正交斜放,下弦网格为正交正放。网架上弦杆短,下弦杆长,受力合理。
5.适用于中小跨度周边支承,或周边支承与点支承相结合的矩形平面。
五、钢结构网架选型的基本原则
  1.对于大跨度结构:优选三向交叉网架和三角锥网架
